金屬波形膨脹節疲勞試驗機是我公司專門針對膨脹節疲勞（使用壽命）研發的一款產品，該產品采用加厚鋼板，光桿加粗，剛性更好，軟件化操作更方便，外形美觀，性能穩定。

本款疲勞試驗機適用于膨脹節的疲勞測試，及檢測單位進行剛度試驗和疲勞試驗而設計的檢測設備,同時也能模擬膨脹節實際工況,檢測金屬軟管的可靠性。為金屬波形膨脹節所需要的數據提供參考依據。

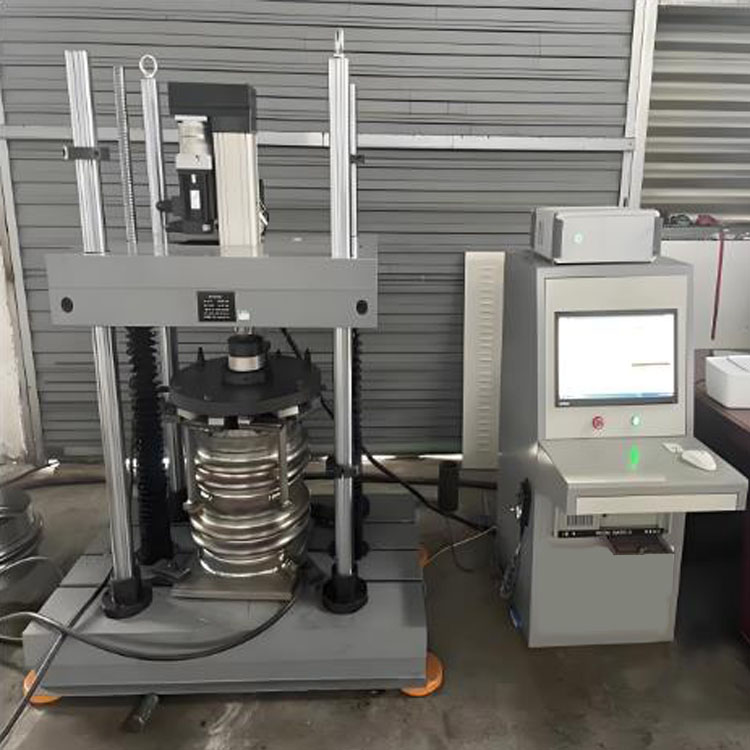

                                                     此圖片僅供參考，如有相似請聯系刪除

執行標準：

GB/T 1153-2008《金屬波形膨脹節》

GB/T 12777-2008 《金屬波紋管膨脹節通用技術條件》

GB/T 12522 《不銹鋼波形膨脹節》

金屬波形膨脹節的疲勞試驗應在專用的疲勞試驗裝置上進行，疲勞試驗裝置應保證能約束波紋管壓力推力與位移反力。

膨脹節的疲勞試驗可在常溫下進行，試驗介質為氯化物含量不超過250mg/L的水或壓縮空氣，試驗壓力為公稱壓力，試驗過程中壓力的波動值不應大于10%，單式軸向型膨脹節的疲勞試驗循環位移量為表3-表5中規定的軸向總位移；單、復式平衡型膨脹節的疲勞試驗采用該組件中任一波紋管作試件，試驗循環位移量為表6-表8中規定的軸向總位移，循環頻率的選擇應確保各波紋均勻變形（一般不大于30次/min）。結果應符合4.3.9要求。

許用疲勞壽命【N】=3000次   疲勞壽命安全系數Kn=10
